Tema 1.1. ¿Qué estudia la hidrostática?

Unidad 1 · Hidrostática aplicada a la Agronomía

Empezamos desde cero

No necesitas haber estudiado hidráulica. En este tema aprenderás a observar el agua, traducir la observación a un esquema, elegir una ecuación, conservar las unidades y explicar qué significa el resultado para una instalación agrícola.

Convenciones de trabajo. Usaremos agua a temperatura ambiente con densidad aproximada $\rho=998\ \text{kg/m}^3$ y $g=9.81\ \text{m/s}^2$, salvo que el problema indique otro valor. Diferenciaremos presión absoluta y manométrica.

Ruta de aprendizaje

1. Situación agrícola y pregunta guía.
2. Explicación física con palabras sencillas.
3. Esquema y vocabulario visual.
4. Modelo matemático, unidades y supuestos.
5. Ejemplos resueltos paso a paso.
6. Práctica guiada e independiente.
7. Interpretación agronómica y autoevaluación.

1. Situación agrícola: un tanque antes del riego

Un tanque elevado está lleno y la válvula permanece cerrada. Aunque el agua no circula, empuja las paredes, la tapa inferior y la válvula. Esas fuerzas existen por el peso del agua y por la presión transmitida dentro del líquido.

Detente y predice

¿Dónde esperarías mayor presión: cerca de la superficie o en el fondo? Explica tu respuesta sin fórmulas. Después del tema 1.2 comprobarás matemáticamente tu predicción.

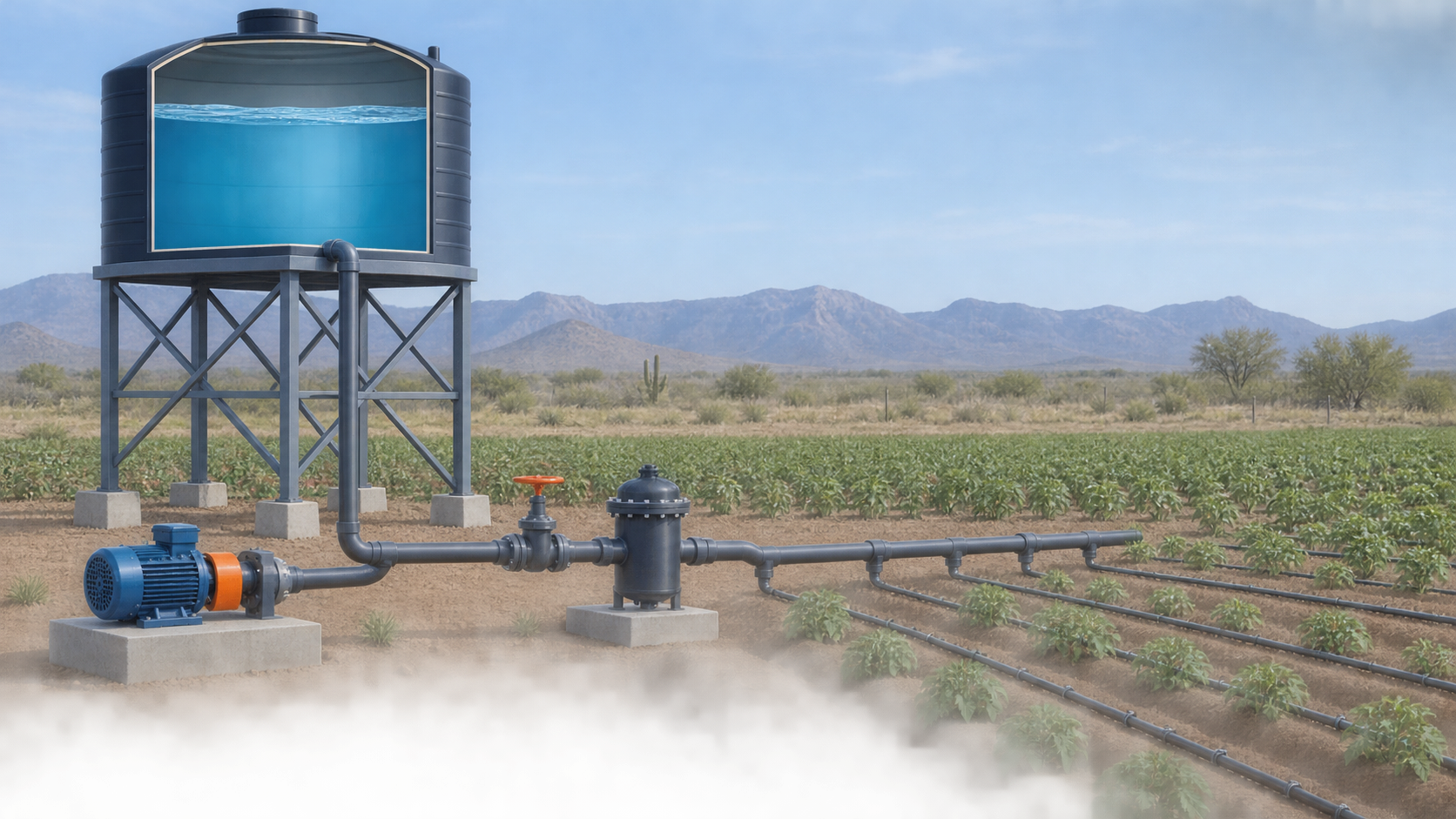

Sistema agrícola integrado con reservorio, bomba, filtro, tanque elevado y red de riego.

2. Hidráulica, hidrostática e hidrodinámica

La hidráulica estudia cómo se comportan los líquidos y cómo se aprovechan para transportar energía o realizar una función. La hidrostática atiende líquidos en reposo macroscópico; la hidrodinámica estudia líquidos en movimiento.

“En reposo” no significa que las moléculas estén inmóviles. Significa que, a la escala del tanque o la tubería, la velocidad media es cero y no observamos una corriente sostenida.

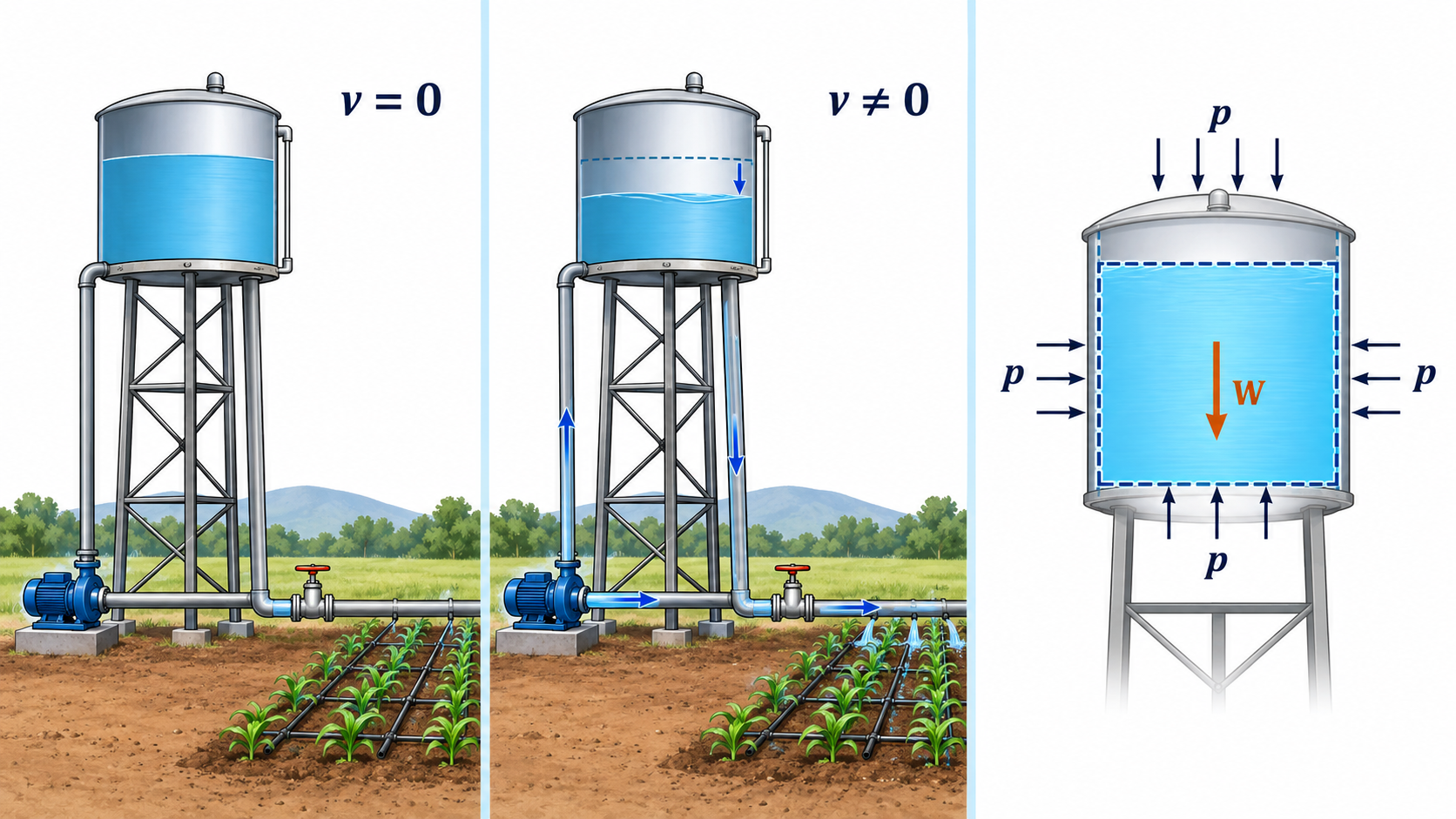

Tres modelos: agua en reposo, sistema con bomba en operación y volumen de control con fuerzas.

Idea clave

Antes de usar una ecuación pregunta: ¿qué sistema estudiaré y en qué condición se encuentra? La misma instalación puede analizarse con hidrostática cuando la válvula está cerrada y con flujo cuando la bomba opera.

3. El lenguaje mínimo: masa, peso, volumen y densidad

Magnitud	Símbolo	Unidad SI	Significado sencillo
Masa	$m$	kg	cantidad de materia
Volumen	$V$	m³	espacio ocupado
Densidad	$\rho=m/V$	kg/m³	masa contenida por unidad de volumen
Peso	$W=mg$	N	fuerza de gravedad sobre la masa
Peso específico	$\gamma=\rho g$	N/m³	peso por unidad de volumen
Presión	$p=F/A$	Pa=N/m²	fuerza normal distribuida en un área

No confundas masa con peso. Un tanque contiene masa de agua; la gravedad convierte esa masa en una fuerza llamada peso.

4. Cómo se construyen las magnitudes básicas

4.1 Densidad: cuánta masa cabe en un volumen

La densidad relaciona la masa con el volumen ocupado por un líquido.

Tomemos una porción homogénea de líquido con masa $m$ y volumen $V$. La densidad media se define como el cociente:

$$\rho=\frac{m}{V}$$

Despejar la ecuación permite responder otras preguntas:

$$m=\rho V,\qquad V=\frac{m}{\rho}$$

Lectura física: si dos recipientes tienen el mismo volumen, el que contiene el líquido de mayor densidad almacena más masa. La forma del recipiente no aparece en la ecuación; importa el volumen ocupado.

Comprobación dimensional:

$$[\rho]=\frac{\text{kg}}{\text{m}^3}$$

En un punto, la definición rigurosa es $\rho=dm/dV$. Para los problemas introductorios consideraremos densidad uniforme o usaremos un valor medio explícito.

4.2 Del peso al peso específico

La segunda ley de Newton relaciona fuerza, masa y aceleración. Para la fuerza gravitatoria cerca de la superficie terrestre:

$$W=mg$$

Dividimos el peso entre el volumen que ocupa el líquido:

$$\gamma=\frac{W}{V}=\frac{mg}{V}$$

Como $m/V=\rho$:

$$\boxed{\gamma=\rho g}$$

La densidad expresa masa por volumen; el peso específico expresa fuerza gravitatoria por volumen.

$$[\gamma]=\left(\frac{\text{kg}}{\text{m}^3}\right)\left(\frac{\text{m}}{\text{s}^2}\right)=\frac{\text{N}}{\text{m}^3}$$

4.3 Gravedad específica: una comparación sin unidades

La gravedad específica compara la densidad del líquido con una densidad de referencia:

$$SG=\frac{\rho}{\rho_{ref}}$$

Para líquidos se usa normalmente agua como referencia. Como numerador y denominador tienen las mismas unidades, $SG$ es adimensional. Una solución fertilizante con $SG=1.12$ tiene una densidad 1.12 veces la densidad de referencia usada.

Aplicación agronómica

La densidad de una solución fertilizante puede diferir de la del agua. Esa diferencia modifica la masa almacenada, el peso sobre la estructura, la conversión entre volumen y masa y, como veremos, el gradiente hidrostático $\rho g$.

4.4 Presión: fuerza normal por área

La misma fuerza produce diferente presión cuando cambia el área de contacto.

Para una fuerza normal uniforme $F_n$ distribuida sobre un área $A$:

$$p_{med}=\frac{F_n}{A}$$

Si la fuerza no se distribuye uniformemente, dividimos el área en elementos muy pequeños:

$$p=\lim_{\Delta A\to0}\frac{\Delta F_n}{\Delta A}=\frac{dF_n}{dA}$$

Esta última expresión prepara el camino para el Tema 1.4, donde sumaremos fuerzas elementales mediante $dF=p\,dA$.

Cadena conceptual entre masa, densidad, peso específico y presión.

5. ¿Qué es la presión?

Imagina la misma fuerza aplicada con la palma de la mano y con la punta de un lápiz. La fuerza puede ser igual, pero al concentrarse en un área menor produce mayor presión.

$$p=\frac{F}{A}$$

La presión actúa perpendicularmente a una superficie. En un líquido en reposo, no aparece un esfuerzo cortante sostenido: si existiera, el fluido comenzaría a deformarse.

Unidades y conversión

$$1\ \text{Pa}=1\ \text{N/m}^2,\qquad 1\ \text{kPa}=1000\ \text{Pa},\qquad 1\ \text{bar}=100\ \text{kPa}$$

Para agua, una altura de columna también puede representar presión. Con $\rho=998\ \text{kg/m}^3$:

$$1\ \text{m.c.a.}=\rho g(1\ \text{m})\approx9.79\ \text{kPa}$$

No es una equivalencia universal: cambia ligeramente con la densidad y la gravedad adoptadas.

Método de solución para principiantes

1. Dibuja el sistema y encierra lo que analizarás.
2. Escribe datos con unidades.
3. Decide qué se pide.
4. Elige una relación física, no solo una fórmula memorizada.
5. Convierte unidades antes de sustituir.
6. Calcula, revisa dimensiones e interpreta.

6. Ejemplo resuelto A: masa y peso del agua

Problema. Un depósito contiene $0.60\ \text{m}^3$ de agua. Calcula masa y peso.

Datos: $V=0.60\ \text{m}^3$, $\rho=998\ \text{kg/m}^3$, $g=9.81\ \text{m/s}^2$.

Modelo: $m=\rho V$ y $W=mg$.

Cálculo: $m=(998)(0.60)=598.8\ \text{kg}$.

$W=(598.8)(9.81)=5874\ \text{N}=5.87\ \text{kN}$.

Comprobación dimensional: $(\text{kg/m}^3)(\text{m}^3)=\text{kg}$; $(\text{kg})(\text{m/s}^2)=\text{N}$.

Interpretación agronómica: la estructura no “siente” 598.8 N, sino aproximadamente 5.87 kN de peso del agua, además del peso propio del tanque.

7. Ejemplo resuelto B: presión sobre una tapa pequeña

Problema. Una tapa de inspección de $0.012\ \text{m}^2$ recibe presión casi uniforme de $35\ \text{kPa}$. Estima la fuerza normal.

Conversión: $35\ \text{kPa}=35000\ \text{Pa}$.

Modelo: $F=pA$.

Cálculo: $F=(35000)(0.012)=420\ \text{N}$.

Comprobación: $(\text{N/m}^2)(\text{m}^2)=\text{N}$.

Interpretación: equivale aproximadamente al peso de una masa de 43 kg. El cierre debe resistirla con margen de seguridad; este cálculo no sustituye el diseño estructural.

8. Ejemplo resuelto C: solución fertilizante

Problema. Un tanque almacena $750\ \text{L}$ de solución con gravedad específica $SG=1.08$. Use $\rho_{ref}=998\ \text{kg/m}^3$. Calcule densidad, masa y peso.

Conversión: $750\ \text{L}=0.750\ \text{m}^3$.

Densidad: $\rho=SG\,\rho_{ref}=(1.08)(998)=1077.84\ \text{kg/m}^3$.

Masa: $m=\rho V=(1077.84)(0.750)=808.38\ \text{kg}$.

Peso: $W=mg=(808.38)(9.81)=7929\ \text{N}=7.93\ \text{kN}$.

Interpretación: usar la densidad del agua habría subestimado la carga del líquido cerca de 8 %. El dato $SG$ debe corresponder a la concentración y temperatura de la solución real.

9. Práctica guiada: inventario hidráulico de una parcela

Propósito: reconocer sistemas, fronteras, estados y variables antes de calcular.

Materiales: croquis de una instalación real o fotografía; lápiz; regla.

Procedimiento: (1) localiza fuente, tanque, bomba, filtro, válvulas y emisores; (2) colorea zonas con agua en reposo y en movimiento para dos estados: válvula cerrada y riego activo; (3) dibuja un volumen de control; (4) marca peso, presiones y apoyos; (5) redacta una hipótesis sobre dónde habrá mayor presión.

Evidencia: croquis rotulado y una explicación de 120 a 180 palabras.

Alternativa sin instalación: usa la imagen contextual anterior.

10. Errores frecuentes

• Usar kg como unidad de fuerza.
• Sumar kPa y Pa sin convertir.
• Aplicar hidrostática mientras hay aceleraciones importantes sin justificar la aproximación.
• Decir que la presión “va hacia abajo”: la presión en un punto actúa en todas direcciones; el cambio con profundidad es otro asunto.

11. Ejercicios graduados

1. Convierte: a) 48 kPa a Pa; b) 0.85 bar a kPa; c) 240 000 Pa a bar.
2. Un recipiente contiene $0.25\ \text{m}^3$ de agua. Calcula masa y peso.
3. Una membrana de $0.020\ \text{m}^2$ recibe $60\ \text{kPa}$ uniformes. Calcula la fuerza.
4. Clasifica como análisis hidrostático o de flujo: tanque cerrado antes del riego; lateral de goteo operando; agua almacenada en un reservorio; chorro en una boquilla.
5. Explica por qué una fuerza grande no siempre significa una presión grande.
6. Una solución tiene $SG=1.15$ respecto a agua de $998\ \text{kg/m}^3$. Calcula su densidad y el peso de $0.40\ \text{m}^3$.
7. Una fuerza de 2.4 kN se distribuye sobre $300\ \text{cm}^2$. Calcula la presión en kPa y explica qué conversiones fueron necesarias.

Respuestas para autoestudio

1. 48 000 Pa; 85 kPa; 2.40 bar. 2. $m=249.5$ kg y $W=2.45$ kN. 3. $F=1200$ N. 4. Hidrostática; flujo; hidrostática; flujo. 5. Porque la presión también depende del área de aplicación. 6. $\rho=1147.7\ \text{kg/m}^3$; $W=4.50\ \text{kN}$. 7. $300\ \text{cm}^2=0.030\ \text{m}^2$; $p=80\ \text{kPa}$.

12. Actividad de aplicación: radiografía hidráulica

Elige una instalación agrícola conocida o usa este caso didáctico: un depósito abierto contiene 250 L de agua. Identifica un volumen de agua, calcula su masa y peso, selecciona una superficie sometida a presión y explica qué datos faltan para estimar la fuerza. Incluye unidades, supuestos y una conclusión de 120 a 180 palabras. Indica qué profundidad y orientación harían falta para calcular la fuerza sobre una pared concreta.

13. Comprobación final

• Distingo masa, peso, densidad y presión.
• Identifico cuándo una instalación puede modelarse en reposo.
• Convierto Pa, kPa y bar sin perder unidades.
• Interpreto el resultado en el contexto de una estructura o equipo agrícola.
• Puedo explicar de dónde provienen $\gamma=\rho g$ y $p=dF_n/dA$.

Referencias y ampliación

• U.S. Department of Agriculture, Natural Resources Conservation Service. National Engineering Handbook, Part 652: Irrigation Guide. https://www.nrcs.usda.gov/sites/default/files/2022-08/PA%20Irrigation%20Guide.pdf
• Food and Agriculture Organization of the United Nations. Pressurized Irrigation Techniques. https://www.fao.org/4/a1336e/a1336e00.htm
• U.S. Bureau of Reclamation. Design Standards. https://www.usbr.gov/tsc/techreferences/designstandards-datacollectionguides/designstandards.html
• OpenStax. University Physics, Volume 1: Fluids, Density, and Pressure. https://openstax.org/books/university-physics-volume-1/pages/14-1-fluids-density-and-pressure
• OpenStax. University Physics, Volume 1: Measuring Pressure. https://openstax.org/books/university-physics-volume-1/pages/14-2-measuring-pressure
• OpenStax. University Physics, Volume 1: Pascal’s Principle and Hydraulics. https://openstax.org/books/university-physics-volume-1/pages/14-3-pascals-principle-and-hydraulics

Nota didáctica: los parámetros numéricos de ejemplos son datos de aprendizaje. Para seleccionar, operar o mantener equipo real deben consultarse el fabricante, las normas aplicables y las condiciones del sitio.
